ABS 系列绝对式光栅
真正的绝对式光栅系统，无需电池。具有良好的抗污能力，可抵御轻度灰尘、划痕和油渍的污染。50nm、100nm和500nm的分辨率可供选择。读数头正反向均可读取，计数方向由栅尺方向决定。安装公差宽松，安装简单快捷。内置位置校验算法，提高安全性。
特点：
ABS读数头采用LAMOTION先进的成像检测技术、单码道位置识别技术、自动增益控制技术、编码冗余检测技术等，实现高可靠性绝对式测量。光学系统具有良好的抗污能力，位置冗余检测使错误的风险降至最低，错误检测机制可确保在无法检测出位置时始终提示错误标记。
基本参数| ABS读数头参数 | |||
| 尺寸 | L 36mm × W 16.5mm × H 18.4mm | 重量 | 读数头20g 电缆35g/m |
| 电源 | 5V±10% 250mA | 输出信号 | 串行数据RS485/422 BISS_C通信协议 |
| 分辨率 | 500nm , 100nm , 50nm | 电子细分误差 | < ±150nm |
| 最大速度 | 15m/s | 最大加速度 | 20G |
| 最大冲击 | 50G | ||
| 电缆直径 | 4.6mm 双屏蔽电缆 | 弯折次数 | 10000000次弯曲半径45mm |
| 温度存储 | -20℃至+80℃、工作0℃至+55℃ | 湿度 | 小于95%相对湿度（非冷凝） |
ABS读数头兼容的栅尺

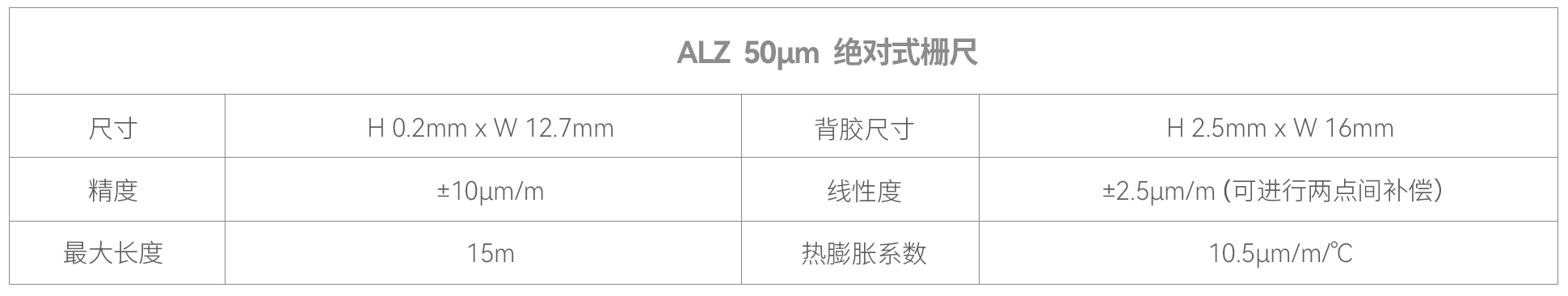

| ALZ 50μm 绝对式栅尺 | |||
| 精度 | ±10μm/m | 线性度 | ±2.5μm/m （可进行两点间补偿） |
| 最大长度 | 15m | 热膨胀系数 | 10.5μm/m/℃ |
订货信息
ABS读数头
ALZ栅尺按米订货（光栅尺基本规格为1米规格）
ALZ栅尺按条（个、根）订货
