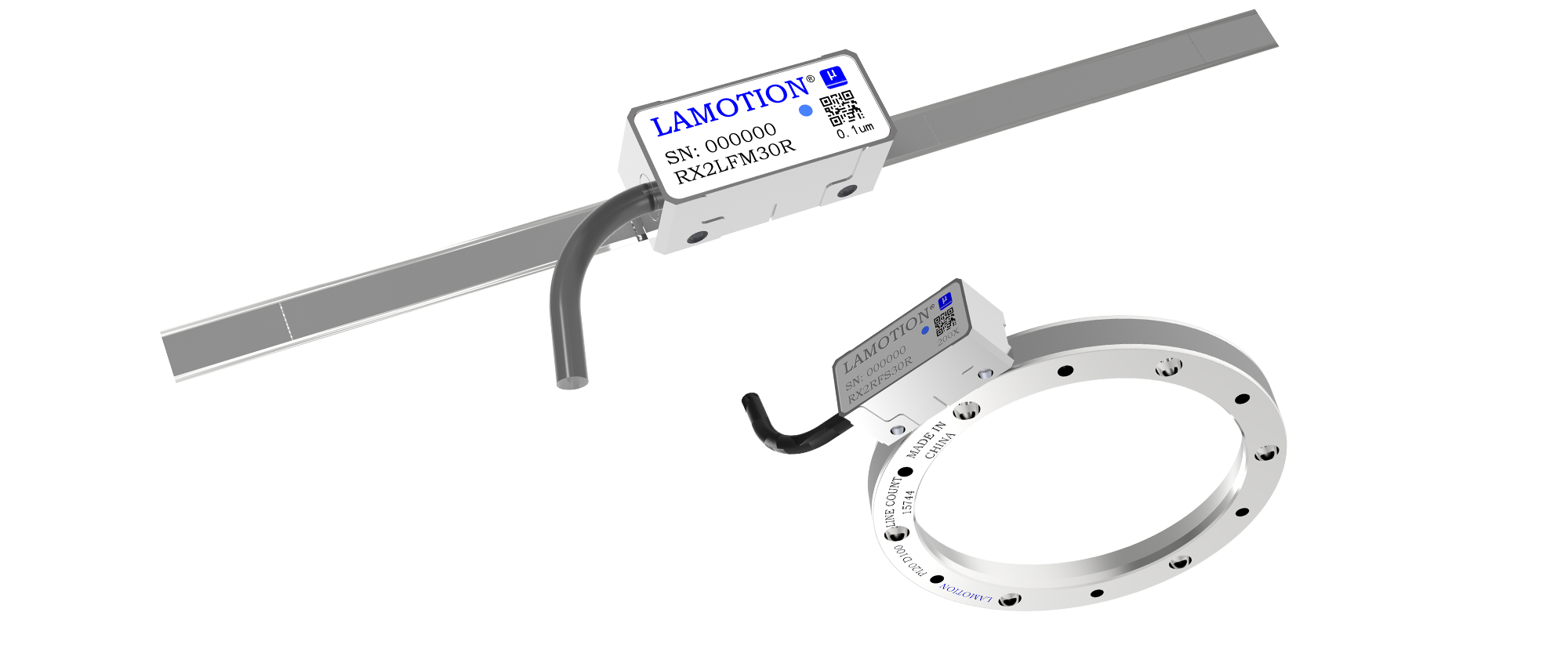

RX 系列光学零位光栅尺
RX 读数头采用 LAMOTION 先进的光学零位检测技术、高速大面积单场扫描技术、自动增益控制技术、自动纠偏技术。零位检测精度高，重复定位精度高，抗污染能力强，可以有效降低污染的影响，安装调节方便。读数头内置的真高速 ADC 细分可以提供更大带宽,同时更有效降低细分噪声和细分误差，配合滤波在保证低位置噪声和平滑的速度控制情况下，可达到 20nm 的有效分辨率，内置REF 参考零位和限位输出，并提供标准的差分TTL数字增量接口和 SinCos 1Vpp 模拟接口 ，多色的 LED 集成在读数头上盖上，可指示信号强度，方便安装。 RX 读数头兼容 LAMOTION 先进的 RXS 系列钢带栅尺。
| 产品特性 |
| 最高分辨率20nm |
| 高带宽、低细分误差 |
| 自动增益控制，提供更稳定的信号输出 |
| 多色指示灯提示信号强度，安装方便 |
| SinCos 1Vpp或TTL多种接口可选 |
| 内置光学零位和双向限位功能 |
| 规格 | 产品参数 |
| 尺寸 | L36mm x W16.4mm x H14.4mm |
| 电源 | 5V±10% 150mA |
| 输出信号 | 差分TTL或SinCos 1Vpp |
| 零位，限位L，限位R | |
| 读数头准备好RDY | |
| 分辨率 | 差分TTL: 5μm、1μm、0.5μm、0.1μm、50nm、20nm |
| SinCos 1Vpp 20μm | |
| 电子细分误差 | <40nm |
| 最大速度 | 5m/s，与分辨率和计数器最小时钟频率有关 |
| 参考零位 | 光学传感器 |
| 零位双向重复精度 | 1LSB |
| 限位开关 | 双限位 |

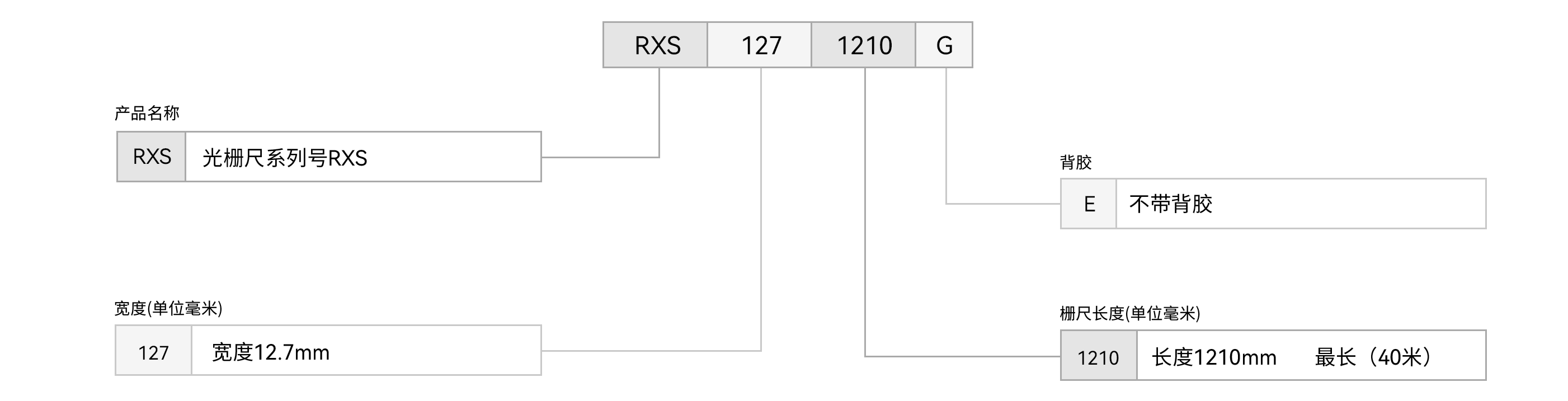

RXS刻有光学零位的增量型栅尺
RXS高精度不锈钢栅尺采用高精度、超硬高弹 且抗腐蚀的特种基材，基材优秀的机械和化学特性保证了其长期使用的稳定可靠；RXS高精度不锈 钢栅尺使用先进的刻线工艺，可实现20微米间距 栅线的精细刻划并保证小于40纳米的刻线误差，尺身自带背胶，利用贴尺工具可以实现快速安装。
