PA 系列绝对式圆光栅
真正的绝对式单码道圆光栅。具有良好的抗污能力,可抵御轻度灰尘、划痕和油渍的污染。18bit、23bit和26bit的分辨率可供选择。读数头正反向均可读取,计数方向由栅尺方向决定。安装公差宽松,安装简单快捷。
PA圆光栅特点:

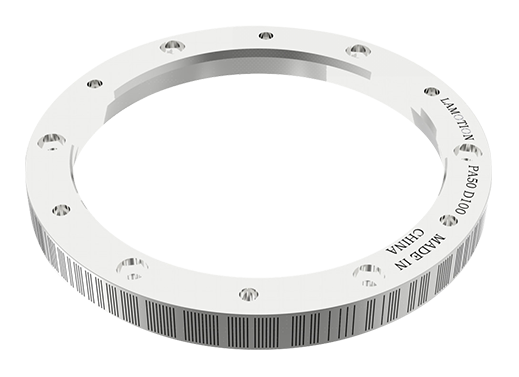

PA圆光栅是一种不锈钢光栅,外圈表面刻蚀真正的单码道绝对位置编码。由ABS系列绝对式读数头读取数据,具有良好的抗污能力,可抵御轻度灰尘、划痕和油渍的污染。PA圆光栅具有优异的精度,分辨率达0.019角秒,适合高精度应用场合。50 μm标称栅距确保优异的运动控制性能。PA圆光栅体积薄、内径大、易于集成、低质量、低转动惯量等特性使它应用场合非常广泛。
系统参数:
工作条件、分辨率
热膨胀系数
15.5 ±0.5 μm/m/℃
分辨率
18位(每转262144个计数, ≈ 4.94角秒)
23位(每转8388608个计数, ≈ 0.154角秒)
26位(每转67108864个计数, ≈ 0.019角秒)
注意:26位分辨率低于PA圆光栅的自身噪声
温度
存储 -20℃至+80℃、 工作 0℃至+55℃
订货信息:
ABS读数头
PA圆光栅
